山留め壁の変形計測にグラウト不要の多段式傾斜計 開削工法における山留め壁の変形計測 山留め壁の変形計測にグラウト不要の多段式傾斜計
異計測にグラウト不要の多段式傾斜計 地すべりトンネルにおける地中水平変位計測 異計測にグラウト不要の多段式傾斜計
地盤における地中側方変位計測にグラウト不要の多段式傾斜計 盛土　埋め立て地盤における地中側方変位計測 地盤における地中側方変位計測にグラウト不要の多段式傾斜計

どんな測定パイプにも使用できます！

どんな測定パイプにも対応しております

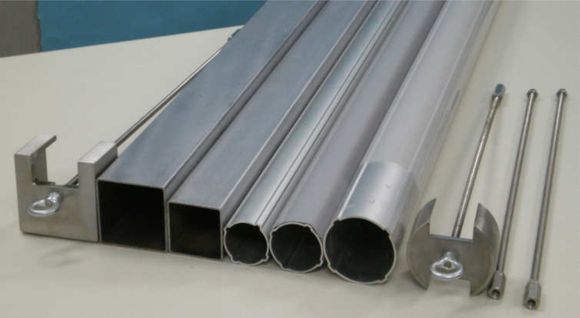

写真は各種測定パイプ
パイプ類の両端はキャップ
キャップ右端は中間ロッド


測定パイプの種類 外形寸法 設置台数
アルミ製十字溝付パイプ 47mm約10台
52mm約15台
56mm約18台
74mm約22台
設置台数 60*60mm約10台
75*75mm約20台
100*100mm約25台

主な特徴

  • 1軸用、2軸用ともФ30、高さ200mm（本体）
  • 小型・軽量（ローラー部含む寸法：447mm、質量1.2kg）
  • 計器を横倒ししても、ゼロ点移動などしません
  • ローラー付きですのでグラウト不要
  • 市販のアルミ十字溝付きパイプ・角パイプに適応
  • 雷対策用のアレスター（耐電器）内蔵型も製作可能

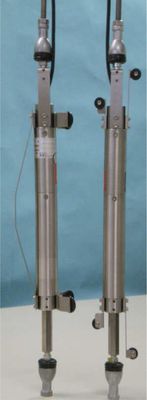

写真は傾斜計本体
左は角パイプ用
右はアルミ十字溝付パイプ用

左：角パイプ用 右：アルミ十字溝付パイプ用

角パイプへの設置状況

1・傾斜計設置 1・傾斜計設置前 2・傾斜計を管内に挿入 2・傾斜計を管内に挿入
3・傾斜計を管内に挿入中 3・傾斜計を管内に挿入中 4・傾斜計設置完了 4・傾斜計設置完了

計器仕様

型式 MC-300B MC-300BW
測定軸 1軸 2軸
測定範囲（FS) ±300分
定格出力（RO） ±300mV　±15mV
直線性 ±0.5%RO以内
ヒステリシス ±0.5%RO以内
許容過負荷 200%
許容温度範囲 -10～+70℃
許容耐水圧 0.8MPa
定格使用電流 DC25Vにて500MΩ以上
寸法 Ф30*H450mm
質量 約1.2kg
ケーブル S4-3　（0.3mm^3　4心　シングルシース） S8-2　（0.2mm^3　8心　シングルシース）
ケーブル標準長 1m


株式会社　東横エルメス
お問合せ先 Tel:(046)233-7715(代）峯尾　樋川　小林
E-mail:des075@elmes.co.jp
